35kV电缆震荡波局放检测系统

35kV电缆震荡波局放检测系统

35kV电缆震荡波局放检测系统选择青岛汉缆股份有限公司，对每一步——我们都通过高超技术实现系统高度整合，达到优良投资收益比。

该系统基于LCR阻尼振荡原理，在完成电缆直流充电的基础上，通过内置的高压电抗器、高压固体开关与试品电缆形成阻尼振荡电压波，在试品电缆上施加近似工 频的正弦电压波，激发出电缆潜在缺陷处的局部放电信号。

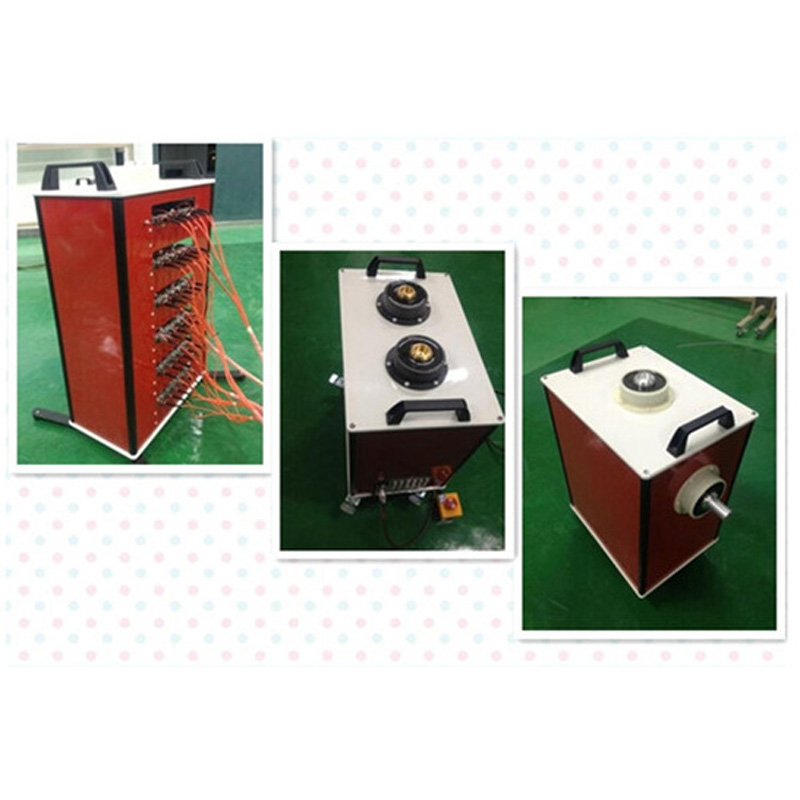

该系统分为三大件，即开关组件箱、电抗组件箱和控制组件箱。其中开关组件内含高压固体开关，电抗组 件箱内含高压电抗器，采集控制组件箱内含程控高压直流源、高压分压器、耦合电容、放大器、高速数据采集系统和控制系统等。各组件与系统结的构如上图所示。
